XL4015 – це високопродуктивний DC-DC step-down (понижаючий) модуль, який забезпечує стабільне перетворення напруги. Підходить для живлення різних електронних пристроїв, акумуляторів, світлодіодів та інших компонентів.
Знижувальний перетворювач XL4015 призначений для регулювання вихідної напруги постійного струму. Модуль можна застосовувати в приладах, які вимагають рівень напруги нижче від мережі живлення (заряджання літієвих акумуляторів, живлення високовольтних світлодіодів тощо). Даним модуль є поліпшеним аналогом модуля LM2596S.

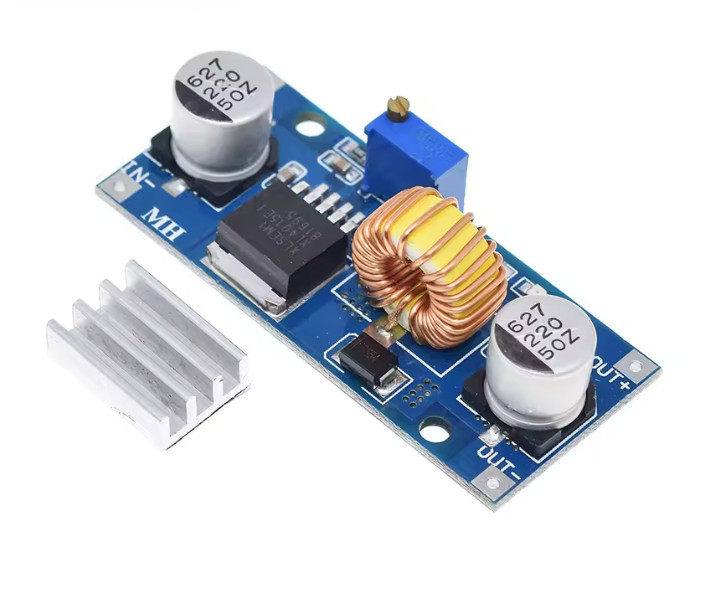

Плата модуля спроєктована на базі мікросхеми XL4015. Мікросхема XL4015 має 5 виводів і виготовлена в корпусі «TO263-5L». Схема регульованого токоугранування та компатора, яка відповідає за індикацію закінчення заряду, спроєктовані на основі операційного підсилювача LM358.
За наявності навантаження, у якої сила струму вища за 4 А необхідно встановити радіатор. Встановлюється радіатор на корпус мікросхеми або плату перетворювача, але під час встановлення необхідно дотримуватися ізоляції струмопровідних частин від тепловідведення. Мікросхема модуля має захист від КЗ (короткого замикання) і перегрівання (спрацьовує за температури вище ніж 125 °C). Також модуль має обмеження струму (спрацьовує за 8 А).
На платі модуля є 4 виведення:
| IN+: | вхідна напруга живлення 8-36 В |
| IN-: | «земля» |
| OUT+: | вихідна напруга живлення 1,25 — 32 В |
| OUT-: | «земля» |
Також на платі є 2 світлодіоди:
| Червоний індикатор: | показує роботу в режимі обмеження струму |
| Синій індикатор: | сигналізує про заряд акумулятора |
Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення модуля становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В.
Технічні характеристики модуля:
| Мікросхема | XL4015 |
| Вхідна напруга, В | 8 ... 36 |
| Діапазон регулювання вихідної напруги, В | 1,25 ... 32 |
| Максимальний струм навантаження, А | 5 |
| Частота перемикання, КГц | 180 |
| Пульсація вихідної напруги, мВ | 50 |
| ККД, % | 95 |
| Робоча температура, °C | -40 ... 85 |
| Розміри модуля, мм | 43 х 21 х 14 |
Переваги:
Ідеальне рішення для DIY-проєктів, живлення мікроконтролерів, акумуляторних батарей та інших електронних пристроїв!
| Основні атрибути | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
| Тип робочої величини | Напруга |
| Номінальний струм | 5 А |
| ККД, не менше | 95 % |
| Стан | Новий |
| Сонячна батарея | Ні |
| Користувальницькі характеристики | |
| Матеріал | ABS |
| Тип | Модуль |
| Тип модуля | Силовий |
