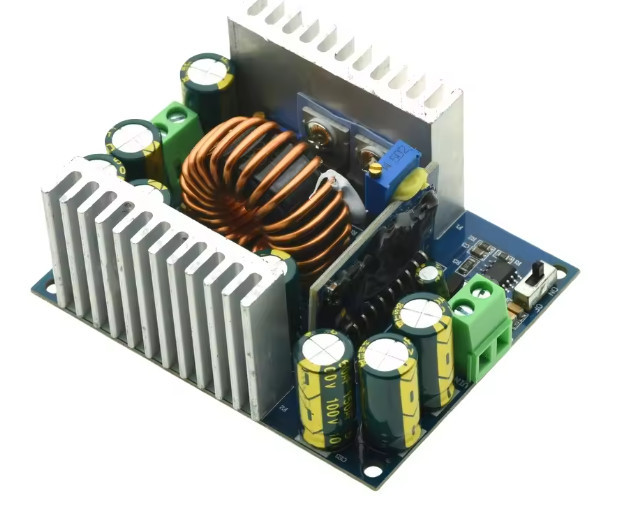

DC DC понижуючий перетворювач 500 Вт 18A DC-DC 12-95V в 3-90V

Понижувальний регульований перетворювач напруги

Особливості:

1.  У модулі застосовано схему ступеневого випрямлення, яка має надзвичайно високу ефективність, а найвищий ККД сягає 96%.

2.  Вихідна напруга і струм плавно регулюються

3.  Вхідна напруга може досягати 95 В, а вихідна напруга може досягати 90 В.

4.  Є вхідне анти-реверсивне з'єднання, і позитивні та негативні з'єднання не будуть горіти

5.  З м'яким стартом перемикач

Параметри модуля:

Назва модуля: 500w понижуючий модуль живлення постійної напруги постійного струму модуль живлення постійної напруги регульований

Властивості модуля: неізольований понижувальний модуль

Вхідна напруга: 12-95 В

Діапазон вихідної напруги: 1.5-90В (може тільки знижувати, але не підвищувати, вихідна напруга може бути тільки нижчою за вхідну напругу)

Різниця вхідного і вихідного тиску: 2В

Вихідний постійний струм: 0,3--18A (плавне регулювання)

Вихідний номінальний струм: 15A

Вихідна номінальна потужність: 400 Вт

Захист від перенапруги на вході: Немає (перенапруження заборонено)

Робоча температура: -10~+65 градусів

Робоча частота: 120KHz

Ефективність перетворення: до 96% (ефективність залежить від вхідної та вихідної напруги, струму та перепаду тиску)

Захист від короткого замикання: так (захист від постійного струму)

Захист від зворотного підключення входу: Так (зворотне підключення MOS-трубки)

Захист від зворотного подавання на виході: Ні (для заряджання акумулятора вихід під'єднують до індуктивного навантаження, наприклад, до двигуна, необхідно додати діод проти зворотного подавання)

Запобіжні заходи:

1.  Якщо вхідна напруга перевищує 36 В, спочатку переведіть перемикач ON/OF у положення OF, а потім переведіть перемикач у положення ON після під'єднання дротів і ввімкнення живлення (для запобігання займання під час під'єднання).

2.  Це джерело живлення є понижувальним джерелом живлення, вихідна напруга може бути тільки нижчою за вхідну напругу.

3.  За природного тепловідведення потужність не перевищує 400 Вт, а струм не перевищує 15 А.  Існує обмеження за потужністю.  Якщо вихідна напруга висока, а різниця вхідного і вихідного тиску велика, будь ласка, зменшіть струм.

4.  Якщо струм перевищує 15A і потужність перевищує 400 Вт, будь ласка, додайте вентилятор для розсіювання тепла

Метод регулювання напруги і струму: (використовуйте мультиметр, плоску викрутку)

Регулювання напруги: Поверніть синій потенціометр на платі живлення відповідно до потрібної вам напруги, за годинниковою стрілкою, щоб збільшити напругу, і проти годинникової стрілки, щоб зменшити;

Регулювання вихідного струму: встановіть мультиметр або амперметр у положення струму 20A або 10A, відрегулюйте напругу живлення до 5V, поверніть потенціометр постійного струму проти годинникової стрілки приблизно на 10 обертів, відрегулюйте струм до мінімуму, використовуйте мультиметр для короткого замикання виходу, а потім відрегулюйте за годинниковою стрілкою; Потенціометр регулює струм до необхідного значення струму;

Струм виявлення модуля є низьким рівнем виявлення.  Будь ласка, не замикайте безпосередньо негативний полюс входу і негативний полюс виходу проводом.  Короткозамкнений негативний полюс джерела живлення не матиме постійного струму, що призведе до пошкодження джерела живлення та електрообладнання, яке потребує постійного струму.

Модуль являє собою понижувальне джерело живлення, яке може тільки знижувати, але не підвищувати напругу, і вхідна напруга має бути вищою за вихідну.
