Автомат постійного струму 2P 1000 V 63A

Опис

Професійний двополюсний автомат постійного струму моделі TOB7Z-63 2P від провідного бренду TOMZN із максимальним номінальним струмом навантаження 63А та робочою напругою до 1000V DC — це високонадійне, капітальне інженерне рішення захисного класу, розроблене для безпечної комутації та надійного захисту високовольтних кіл постійного струму. Цей пристрій є обов'язковим елементом безпеки при побудові та підключенні сонячних електростанцій (СЕС), потужних акумуляторних батарей (LiFePO4, Li-ion, AGM), автономних систем живлення, безперебійників (УПС) та інверторів. Модуль монтується безпосередньо на стандартну DIN-рейку (35 мм) у розподільний щиток автоматики, де займає два стандартні модулі.

Головна перевага цієї моделі (DC Switch) — інтегрована дугогасильна система з потужними постійними магнітами, розрахована на високі навантаження. На відміну від звичайних автоматів змінного струму (AC), які згоряють або сплавляються при спробі розірвати ланцюг високої напруги постійного струму під навантаженням, цей автомат капітально та безпечно гасить електричну дугу при розмиканні контактів під напругою до 1000 Вольт. Автомат має характеристику спрацьовування типу C, забезпечуючи надійний тепловий захист від тривалих перевантажень у лінії та моментальний електромагнітний захист від коротких замикань у стрингах сонячних панелей або силових лініях АКБ.

Корпус пристрою виконаний із високоякісного, вогнетривкого та діелектричного полікарбонату. На лицьовій панелі розташовані надійні механічні сині важелі-прапорці ручного перемикання, візуальні кольорові індикатори станів контактів (зелене віконце — контакти розімкнені, червоне — лінія під напругою), а також повне маркування полярності підключення (+ / -) та сертифікаційні знаки якості CE. Модель активно використовується професійними інженерами альтернативної енергетики, а також має високий попит серед радіоаматорів для складних кастомних DIY-проєктів автоматизації силового живлення.

Характеристики

• Модель пристрою: TOMZN TOB7Z-63 / TOB7Z63 (ТОМЗН ТОБ7З-63)
• Тип пристрою: Модульний автоматичний вимикач постійного струму (DC захисний автомат / вимикач роз'єднувач)
• Конфігурація полюсів: 2P (двополюсне підключення, Фаза + Нуль / Плюс + Мінус)
• Тип монтажу: На стандартну DIN-рейку 35 мм (ширина 2 модулі)
• Робоча напруга системи (Ue): до DC 1000 В (постійний струм)
• Номінальний струм навантаження (In): 63 А (максимальний посилений номінал серії)
• Характеристика відключення (крива спрацьовування): Тип C (C63)
• Здатність відключення (Icu): 4500 А (4.5 кА)

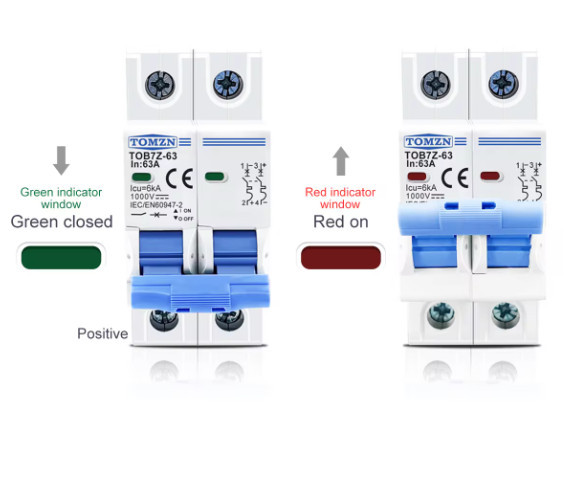

• Кольорова індикація станів: Механічні віконця (Green / Зелений — лінії розімкнені та безпечні, Red / Червоний — автомат увімкнено)
• Тип інтерфейсних роз'ємів: Потужні затискні гвинтові клемні колодки великого перерізу для силового DC кабелю
• Матеріал корпусу: Вогнетривкий, діелектричний та ударостійкий полікарбонат PC (клас захисту V0)
• Колір корпусу: Чистий білий із синіми важелями-прапорцями
• Призначення: Комутація та захист ліній сонячних панелей СЕС, підключення потужних акумуляторів до інвертора, автономні DIY проєкти живлення
