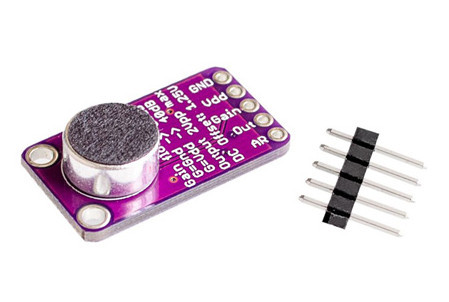

MAX9814 модуль Мікрофона детектор звуку

Опис

Аналоговий мікрофонний модуль серії MAX9814 — це високочутливий датчик (детектор) звуку преміального класу, розроблений для використання в радіоаматорських проєктах, макетуванні та робототехніці. Головна перевага цієї плати полягає в наявності вбудованої системи автоматичного регулювання посилення (АРП / AGC). На відміну від звичайних мікрофонних підсилювачів, MAX9814 самостійно підлаштовує рівень підсилення сигналу під навколишні умови: він автоматично посилює дуже тихі звуки та шепіт, але при цьому миттєво пригнічує надто гучні звуки чи хлопки, повністю виключаючи появу спотворень та перевантаження аудіоканалу (кліпінгу).

Модуль побудований на базі оригінального мікрочіпа Maxim MAX9814 та оснащений якісним електретним мікрофонним капсулем. Плата підтримує гнучке ручне налаштування максимального коефіцієнта посилення за допомогою виводу Gain. Залишивши цей контакт вільним, ви отримаєте посилення 60 дБ; підключивши його до заземлення (GND) — 50 дБ, а при підключенні до живлення (VDD) — 40 дБ. Крім того, вивід AR дозволяє змінювати співвідношення часу атаки та відновлення АРП (Attack/Release ratio) для оптимізації під запис мови чи динамічної музики. Плата має зручний штирьовий роз'єм із 5 виводами: живлення (VDD 2.7V–5.5V), заземлення (GND), аудіовихід (Out), а також керуючі контакти Gain та AR. Модуль поставляється в комплекті зі штирьовою планкою PLS-5, яку покупець може легко припаяти самостійно. Цей датчик є ідеальним вибором для систем голосового керування, FFT-аналізу частот софтом, створення світломузики, інтелектуальних диктофонів, слухових апаратів, систем безпеки (детектори шуму), а також складних DIY-проєктів на базі Arduino, ESP32, STM32 або Raspberry Pi.

Характеристики

• Модель пристрою: GY-MAX9814 / MAX9814 (МАХ9814)
• Тип пристрою: Електретний мікрофонний модуль з автоматичним регулюванням посилення (АРП / AGC)
• Керуючий мікрочіп: Maxim Integrated MAX9814
• Діапазон робочої напруги (VDD): DC 2.7 В ~ 5.5 В (повна сумісність з логікою 3.3V та 5V)
• Коефіцієнт посилення (Gain): Регульований апаратно — 40 дБ, 50 дБ, 60 дБ (залежно від підключення виводу Gain)
• Програмне керування АРП: Регулювання часу атаки та згасання за допомогою виводу AR
• Тип вихідного сигналу: Аналоговий аудіовихід (Out, амплітуда 2Vpp на зміщенні 1.25V DC)
• Конфігурація контактів роз'єму: 5-pin (GND — мінус, VDD — плюс живлення, Gain — вибір посилення, Out — вихід сигналу, AR — налаштування АРП)
• Комплектація: Мікрофонна плата MAX9814 + штирьова планка тато PLS-5 у комплекті
• Призначення: Моделювання, FFT аналіз, датчики шуму, світломузика, системи голосового керування, Arduino та DIY проєкти робототехніки
