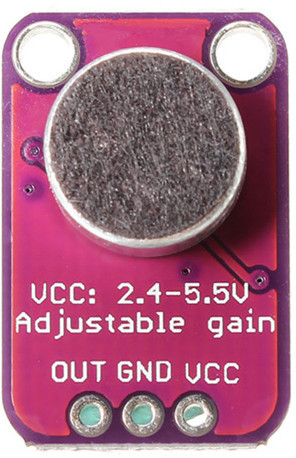

MAX4466 модуль Мікрофона детектор звуку

Опис

Аналоговий мікрофонний модуль серії MAX4466 — це високочутливий датчик (детектор) звуку професійного класу, розроблений спеціально для використання в радіоаматорських проєктах, макетуванні та робототехніці. Головна перевага цієї плати полягає у використанні прецизійного операційного підсвілювача (ОУ) серії Maxim MAX4466, який забезпечує чудове придушення шумів джерела живлення, високу лінійність сигналу та стабільну роботу за дуже низького струму споживання.

Модуль оснащений якісним електретним мікрофонним капсулем та вбудованим мініатюрним підлаштовним потенціометром (тримером) на тильній стороні плати. За допомогою цього регулятора майстер може вручну гнучко змінювати коефіцієнт підсилення (Gain) від 25x до 125x, адаптуючи чутливість детектора під конкретні умови: від уловлювання тихого шепоту на великій відстані до фіксації гучної музики без спотворень та перевантаження. Плата має всього три виводи комутації: VCC для живлення (сумісний як із 3.3V, так і з 5V системами), GND (заземлення) та OUT — аналоговий аудіовихід, який підключається безпосередньо до аналогово-цифрового перетворювача (АЦП / ADC) мікроконтролера.

На виході OUT формується сигнал розмахом від піку до піку (Vpp) аж до напруги живлення, зі зміщенням за постійним струмом на рівні VCC/2. Це робить модуль ідеальним інструментом для проєктів, які вимагають аналізу форми звукової хвилі — FFT (швидке перетворення Фур'є), створення голосового керування, світломузики (цвітломузики), індикаторів рівня гучності, систем виявлення руйнування скла, розумних будинків, а також розробки робототехніки та DIY-проєктів на базі Arduino, ESP32, STM32 або Raspberry Pi.

Характеристики

• Модель пристрою: GY-MAX4466 / MAX4466 (МАХ4466)
• Тип пристрою: Електретний мікрофонний модуль з операційним підсилювачем (детектор аудіосигналу)
• Керуючий мікрочіп: Maxim Integrated MAX4466
• Діапазон робочої напруги (VCC): DC 2.4 В ~ 5.5 В (повна сумісність з логікою 3.3V та 5V)
• Коефіцієнт посилення (Gain): Регульований, від 25x до 125x (за допомогою вбудованого тримера)
• Тип вихідного сигналу: Аналоговий (OUT, амплітуда до VCC, зміщення постійної складової VCC/2)
• Конфігурація контактів роз'єму: 3-pin (OUT — вихід сигналу, GND — мінус, VCC — плюс живлення)
• Особливості мікросхеми: Відмінне придушення завад по живленню, низькі гармонійні спотворення
• Тип монтажу: На плату за допомогою вивідних ніжок (штирьовий роз'єм), є 2 кріпильних отвори
• Призначення: Моделювання, FFT аналіз частот, розумний будинок, датчики хлопків/шуму, світломузика, Arduino та кастомні DIY проєкти робототехніки
