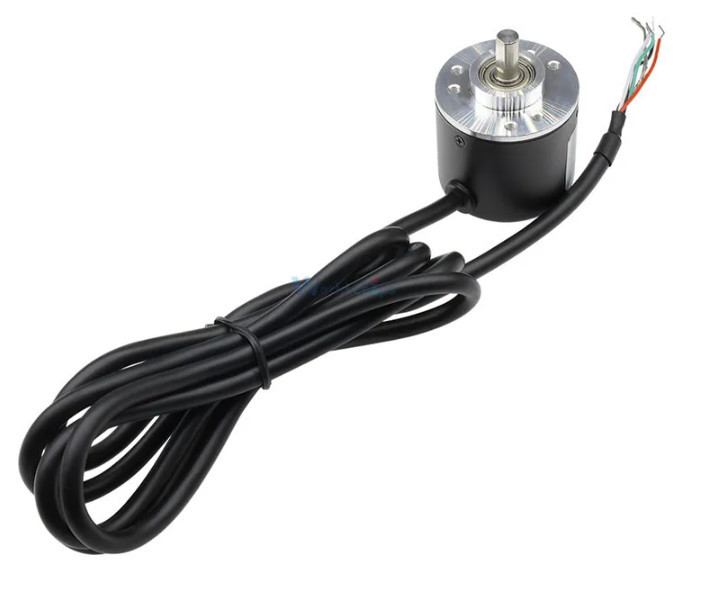

Енкодер точність 600p вал 6мм модуль датчика обертання

модуль датчика обертання енкодера з точністю 600p і валом 6 мм може змінюватись залежно від конкретної моделі або виробника, але в загальному випадку, дана характеристика включає такі особливості:

Точність 600p:

Це позначення точності енкодера і вказує на кількість імпульсів (пульсацій) на один оберт вала. У цьому випадку 600p означає 600 імпульсів на кожен повний оберт вала.
Вал 6 мм:

Це вказівка на діаметр вала енкодера. У цьому випадку вал має діаметр 6 мм, що може бути важливим під час вибору відповідних механічних елементів (наприклад, кріплення або зв'язку з іншими пристроями).
Застосування:

Модуль з такими характеристиками може використовуватися в різних системах зворотного зв'язку, де важливо точно вимірювати обертання вала. Такі енкодери часто застосовуються в робототехніці, CNC-верстатах, промислових системах автоматизації та інших додатках, де потрібне точне вимірювання кутового положення.
Вихідні сигнали:

Енкодери зазвичай надають два виходи (A і B), які сигналізують про напрямок обертання, а також іноді мають вихід для виявлення одного повного обороту (Z). Виходи можуть бути диференціальними або одиночними, залежно від конкретної моделі.
Підключення до мікроконтролера:

Для використання енкодера з мікроконтролером (наприклад, Arduino) необхідно правильно під'єднати виводи (зазвичай A, B, і Z) до відповідних портів мікроконтролера і написати програму для обробки сигналів від енкодера.
Механічне виконання:

Модуль може бути представлений у вигляді механічної конструкції з можливістю легкого кріплення до системи, в якій він використовується.
Важливо звертати увагу на технічні характеристики, надані виробником конкретної моделі, щоб упевнитися, що вони відповідають вашим вимогам і очікуванням.

Опис "Модуля датчика обертання енкодера з точністю 600p і валом 6 мм" може змінюватись залежно від конкретної моделі або виробника, але в загальному випадку, дана характеристика включає такі особливості:

Точність 600p:

Це позначення точності енкодера і вказує на кількість імпульсів (пульсацій) на один оберт вала. У цьому випадку 600p означає 600 імпульсів на кожен повний оберт вала.
Вал 6 мм:

Це вказівка на діаметр вала енкодера. У цьому випадку вал має діаметр 6 мм, що може бути важливим під час вибору відповідних механічних елементів (наприклад, кріплення або зв'язку з іншими пристроями).
Застосування:

Модуль з такими характеристиками може використовуватися в різних системах зворотного зв'язку, де важливо точно вимірювати обертання вала. Такі енкодери часто застосовуються в робототехніці, CNC-верстатах, промислових системах автоматизації та інших додатках, де потрібне точне вимірювання кутового положення.
Вихідні сигнали:

Енкодери зазвичай надають два виходи (A і B), які сигналізують про напрямок обертання, а також іноді мають вихід для виявлення одного повного обороту (Z). Виходи можуть бути диференціальними або одиночними, залежно від конкретної моделі.
Підключення до мікроконтролера:

Для використання енкодера з мікроконтролером (наприклад, Arduino) необхідно правильно під'єднати виводи (зазвичай A, B, і Z) до відповідних портів мікроконтролера і написати програму для обробки сигналів від енкодера.
Механічне виконання:

Модуль може бути представлений у вигляді механічної конструкції з можливістю легкого кріплення до системи, в якій він використовується.
Важливо звертати увагу на технічні характеристики, надані виробником конкретної моделі, щоб упевнитися, що вони відповідають вашим вимогам і очікуванням.

Джерело живлення: DC5-24V

Вал: 6*13мм/0.23*0.51"

Розмір: 38 * 35,5 мм / 1,49 * 1,39 "

Вихід: AB 2-фазний вихідний прямокутний ортогональний імпульсний ланцюг, вихід для типу виходу NPN з відкритим колектором

Максимальна механічна швидкість: 5000 об / хв

Частота відгуку: 0-20 кГц

Довжина кабелю: 1,5 метра

Примітка: 2-фазний вихід AB не можна безпосередньо підключати до VCC, інакше згорить вихідний тріод, оскільки різні партії можуть не мати клеми

Підключення:

Зелений = A фаза, білий = B фаза, червоний = Vcc живлення +, чорний = V0

Застосування:

Використовується для вимірювання швидкості обертання, кута та прискорення об'єкта та вимірювання довжини

Підходить для інтелектуального управління різними вимірюваннями переміщення, автоматичними шкіряними автоматичними гільйотинними машинами фіксованої довжини, контролем довжини різання сталі, цивільним виміром висоти людського масштабу, гоночними роботами студентів
