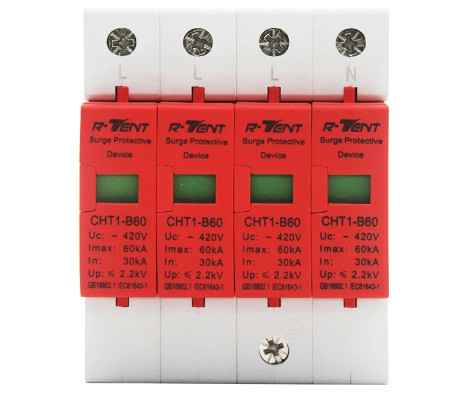

Пристрій захисту 4P XFD-60 385 V 30-60 KA від імпульсних перенапруг ПЗІП змінного струму 4P XFD-60 385 V 30-60 KA від імпульсних п

Опис

Професійний чотириполюсний ПЗІП змінного струму (пристрій захисту від імпульсних перенапруг) моделі CHT1-B60 4P із номінальним розрядним струмом 30 KA та максимальним до 60 KA під робочу напругу 385V–420V AC — це капітальне та високонадійне інженерне рішення захисного класу, розроблене для безпеки трифазних електричних мереж із глухозаземленою або ізольованою нейтраллю (системи TN-S, TT тощо). Цей чотириполюсний розрядник (обмежувач перенапруги) забезпечує повний комплексний захист, одночасно фільтруючи три фазні лінії (L1, L2, L3) та нульовий провідник (N). Він є обов'язковим елементом захисту ввідних щитів приватних будинків, комерційних об'єктів, виробничих ліній, а також ідеально підходить для трифазних сонячних електростанцій (СЕС) для захисту інверторів зі сторони змінного струму від грозових розрядів, високовольтних імпульсних сплесків та комутаційних наведень. Модуль монтується безпосередньо на стандартну DIN-рейку (35 мм) у розподільний електрощиток і займає чотири стандартні модулі.

Конструкція пристрою (SPD) побудована за модульним принципом і складається з монтажної бази та чотирьох знімних захисних варисторних картриджів яскравого червоного кольору. На лицьовій панелі кожного картриджа розташовані механічні віконця-індикатори станів: зелений колір означає повну працездатність модуля, а перемикання на червоний сигналізує про знос варистора після спрацювання та необхідність його гарячої заміни без демонтажу всієї бази. Пристрій ефективно гасить високовольтний імпульс за долі секунди, безпечно відокремлюючи та розряджаючи надлишковий струм на контур заземлення через виділену клему PE. Корпус виконаний із високоякісного вогнетривкого та діелектричного полікарбонату, що гарантує високу пожежну безпеку електрощита. Модель активно використовується професійними електриками та монтажниками трифазних мереж та СЕС, а також має високий попит серед радіоаматорів для кастомних DIY-проєктів щитової автоматизації.

Характеристики

• Модель пристрою: CHT1-B60 / CHT1B60 (серія XFD-60)
• Тип пристрою: Модульний ПЗІП змінного струму / чотириполюсний трифазний розрядник (Surge Protective Device AC)
• Конфігурація полюсів: 4P (чотириполюсне підключення: 3 Фази + Нуль / Заземлення)
• Тип монтажу: На стандартну DIN-рейку 35 мм (ширина 4 модулі)
• Максимальна робоча напруга (Uc): AC 385 В ~ 420 В (змінний струм, для трифазних мереж 380V/400V)
• Номінальний струм розряду (In): 30 КА (30 кілоампер)
• Максимальний струм розряду (Imax): 60 КА (60 кілоампер, висока здатність гасіння імпульсу)
• Рівень захисної напруги (Up): до 2.2 кВ (відповідно до маркування на корпусі)
• Візуальна індикація станів: Механічні віконця (Зелений — норма, Червоний — картридж потребує заміни)
• Конструктивні особливості: Знімні варисторні модулі (картриджі) червоного кольору для швидкої заміни
• Тип інтерфейсних роз'ємів: Потужні затискні гвинтові клемні колодки великого перерізу для силового кабелю
• Матеріал корпусу: Вогнетривкий, діелектричний та ударостійкий полікарбонат PC (клас захисту V0)
• Призначення: Комплексний захист трифазних інверторів СЕС, промислової та побутової техніки від грози та перенапруг
