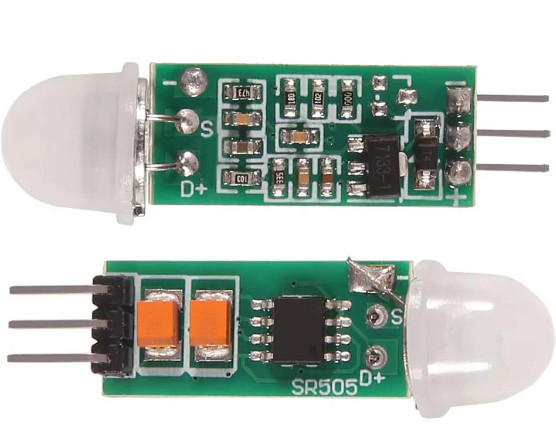

Датчик руху HC-SR505 Інфрачервоний модуль розпізнавання руху дозволяє виявляти переміщення об'єктів (наприклад людей або тварин - тепленьких) в зоні дії датчика на відстані до 3 метрів (можна регулювати). Виконаний модуль в безкорпусному варіанті і призначений для вбудовування в різні пристрої (наприклад в систему безпеки будинку), що можна легко зробити з огляду на його мініатюрні розміри. Сенсор має пасивний принцип роботи, спрацьовує він при русі людини, при цьому сигнал на його виході присутній близько 8 секунд.. Має два входи живлення (+5 В і Земля) і один цифровий вихід, за яким можна знімати дані. Якщо перешкод немає - на ньому буде високий рівень (3.3В), якщо є - низький (0В)
Широко використовується в таких сферах, як: індукційні лампи, іграшки з датчиками тіла, продукти безпеки, промислова автоматизація і контроль, автоматичне визначення електричного обладнання, автоматичне управління на батарейках та інше.
| Характеристики |
| Відстань |
3м |
| Діаметр |
лінзи 10мм |
| Діапазон температур |
-20 до +80 |
| Кут |
< 100 |
| Логічні рівні |
високий 3.3 / низький 0 |
| Напруга |
4.5-20 В |
| Розмір |
10х23мм |
| Струм споживання |
в спокої мкА: < 60 |
| Час |
високого рівня на виході після спрацьовування, С: 8 ± 30% |
