ESP8266 5V WiFi реле віддалений доступ зі смартфона APP ESP-01

Опис

Інтелектуальний бездротовий модуль керування живленням — ESP8266 5V WiFi реле у комплекті з субмодулем ESP-01 / ESP-01S — це високотехнологічне, компактне та гнучке рішення, розроблене для побудови та модернізації сучасних систем «розумного будинку», бездротового моніторингу та індустріальної автоматизації. Цей електронний конструктор дозволяє організувати віддалений доступ, увімкнення та вимкнення будь-яких побутових або промислових електроприладів, освітлення, замків чи вентиляції безпосередньо зі смартфона, планшета чи комп'ютера через спеціальні мобільні додатки (APP) або веб-інтерфейс.

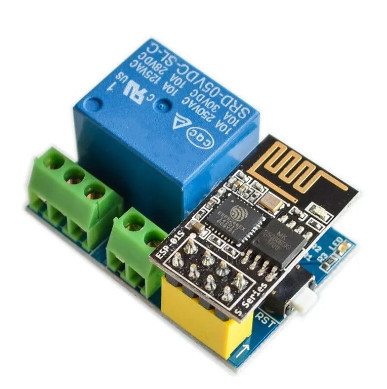

Конструкція пристрою складається з двох основних елементів: базової плати-адаптера з вмонтованим силовим електромагнітним реле Songle серії SRD-05VDC-SL-C та знімного Wi-Fi мікроконтролера ESP-01/01S на базі легендарного чіпа ESP8266. Модуль живиться від стабільного джерела постійного струму напругою 5V, а вбудоване реле здатне безпечно комутувати навантаження змінного струму до 250V AC (10A) або постійного струму до 30V DC (10A). Для зручності підключення на платі розпаяно надійні гвинтові клемні колодки швидкого монтажу: двоконтактна зелена колодка призначена для подачі живлення на саму плату, а триконтактна — для підключення комутованого ланцюга навантаження (доступні три контакти: нормально розімкнутий NO, нормально замкнутий NC та загальний COM).

Завдяки наявності кнопки скидання (Reset) та зручного інтерфейсного роз'єму, плата легко перепрошивається. Цей модуль має величезний попит серед інженерів, розробників та радіоаматорів, оскільки підтримує інтеграцію з популярними екосистемами (Home Assistant, Node-RED, Blynk, Tuya, eWeLink), роботу за кастомними скриптами на базі прошивок Tasmota, ESPHome або коду в середовищі розробки Arduino IDE, що відкриває безмежні можливості для складних DIY-проєктів інтернет-речей (IoT) та робототехніки.

Характеристики

• Модель пристрою: ESP8266 5V WiFi Relay Module v1.0 + ESP-01 / ESP-01S (ЕСП8266 5В Вайфай реле есп-01)
• Тип пристрою: Інтелектуальний бездротовий модуль реле (Wi-Fi шлюз керування живленням)
• Керуючий мікроконтролер системи: ESP-01 або ESP-01S на базі 32-бітного процесора ESP8266
• Стандарт бездротового зв'язку: Wi-Fi 802.11 b/g/n (робоча частота 2.4 ГГц)
• Робоча напруга живлення плати: DC 5.0 В (через 2-контактний гвинтовий клемник)
• Параметри силового реле (навантаження): до 10А 250V AC або до 10А 30V DC (електромагнітне реле Songle SRD-05VDC)
• Конфігурація вихідних контактів: 3-pin клемник під гвинт (NO — нормально відкритий, NC — нормально закритий, COM — загальний)
• Дальність бездротового зв'язку: до 100–150 метрів (на відкритому просторі залежно від умов проходження радіохвилі)
• Способи керування та прошивки: Підтримка AT-команд, Arduino IDE, прошивок Tasmota, ESPHome, мобільних додатків APP для iOS/Android
• Елементи плати розширення: Повноцінний посадковий роз'єм 2x4 pin під ESP-01, кнопка апаратного скидання Reset, світлодіодні індикатори станів
• Матеріал плати: Високоякісний двосторонній склотекстоліт FR-4
• Призначення: Інтернет речей (IoT), побудова систем Розумний будинок, віддалене керування навантаженням, автоматизація, Arduino та кастомні DIY проєкти робототехніки
