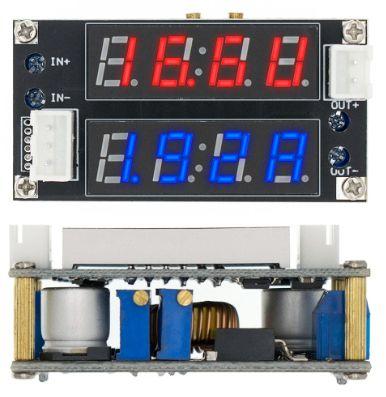

XL4015 5A понижуючий модуль стабілізатор з вольтметром і амперметром 2 в 1

XL4015 - це стабілізатор напруги понижувального типу, який застосовують для регулювання і стабілізації напруги живлення. Він має низку основних параметрів, що включають:

Вхідна напруга (Input Voltage): Зазвичай варіюється в діапазоні від 4 до 38 Вольт. Стабілізатор понижувальний XL4015 може працювати з широким діапазоном вхідних напруг.

Вихідна напруга (Output Voltage): Може бути налаштована для отримання постійної вихідної напруги в діапазоні від 1,25 до 36 Вольт. Це дає змогу використовувати XL4015 для різних застосувань, що вимагають різних рівнів напруги.

Максимальний вихідний струм (Output Current): Зазвичай до 5 ампер, хоча конкретне значення може залежати від конкретної конфігурації та обмежень компонентів.

ККД (Efficiency): XL4015 має високий ККД, що означає, що він ефективно перетворює енергію і мінімізує втрати в процесі стабілізації напруги.

Захист від перевантаження (Overload Protection): Цей стабілізатор має вбудований захист від перевантажень, що дає йому змогу запобігти пошкодженню від надмірних струмів або короткого замикання на виході.

XL4015 знайшов широке застосування в різних галузях, включно з:

Електроніка: Його можна використовувати в електронних пристроях і схемах для забезпечення стабільної та регульованої напруги живлення.

Автомобільна промисловість: XL4015 може використовуватися в автомобілях та інших транспортних засобах для стабілізації напруги та живлення електронних систем.

Сонячна енергетика: Він може бути включений в сонячні панелі і системи для ефективного перетворення сонячної енергії в стабільну напругу.

Аудіо- та відеообладнання: XL4015 можна використовувати для забезпечення стабільного живлення в аудіо- та відеопристроях, таких як підсилювачі, плеєри та телевізори.

Електроніка світлодіодних ламп: XL4015 широко застосовують у світлодіодних лампах та освітлювальних пристроях для підтримання постійної напруги та захисту світлодіодів від раптових змін напруги.

Загалом XL4015 є універсальним стабілізатором понижувальної напруги, який знаходить застосування в багатьох електронних пристроях, де потрібна стабільна і регульована напруга живлення.

На платі модуля є 4 виводи:

IN+: вхідна напруга живлення 8 - 36 В
IN-: "земля"
OUT+: вихідна напруга живлення 1,25 - 32 В
OUT-: "земля"

Також на платі є 2 світлодіоди:

Червоний індикатор: показує роботу в режимі обмеження струму
Синій індикатор: сигналізує про заряд акумулятора

Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення модуля становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В.

Технічні характеристики модуля:


Мікросхема XL4015
Вхідна напруга, В 8 ... 36
Діапазон регулювання вихідної напруги, В 1,25 ... 32
Максимальний струм навантаження, А 5
Частота перемикання, КГц 180
Пульсація вихідної напруги, мВ 50
ККД, % 95
Робоча температура, °C -40 ... 85
Розміри модуля, мм 43 х 21 х 14
