ПЗІП захист від перенапруги постійного струму Фотогальванічна 2-х полюсна, 40kA СТ-2-1000V

Опис

Професійний двополюсний ПЗІП постійного струму (пристрій захисту від імпульсних перенапруг) від провідного світового бренду TOMZN серії TZG40-PV із номінальним розрядним струмом 20 KA та максимальним до 40 KA під робочу напругу до 1000V DC — це капітальне, високотехнологічне інженерне рішення, розроблене для безпеки сучасних фотогальванічних систем. Цей розрядник (обмежувач перенапруги) є обов'язковим елементом захисту автономних, гібридних та мережевих сонячних електростанцій (СЕС). Він призначений для надійного захисту інверторного обладнання, контролерів заряду та сонячних панелей від деструктивного впливу прямого чи опосередкованого влучання блискавки, високовольтних імпульсних сплесків та наведених струмів у DC-магістралі. Модуль монтується безпосередньо на стандартну DIN-рейку (35 мм) у розподільний щиток захисту СЕС, де займає два стандартні модулі.

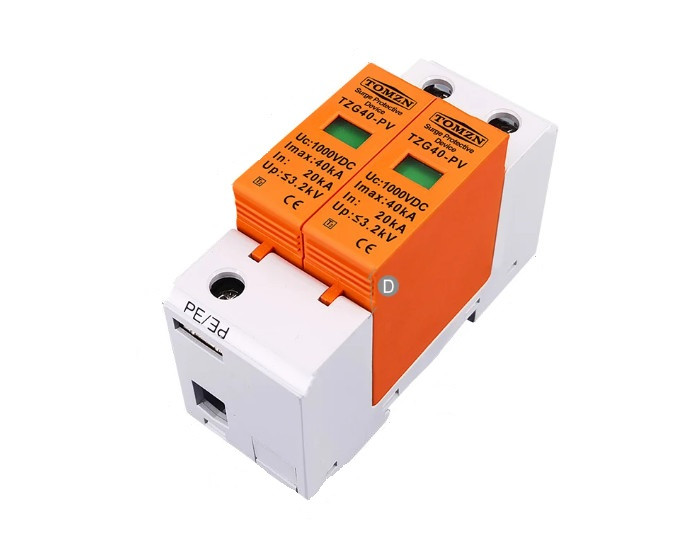

Конструкція пристрою (SPD) побудована за модульним принципом і складається з монтажної бази білого кольору та двох знімних захисних варисторних картриджів помаранчевого кольору. На лицьовій панелі кожного картриджа розташовані механічні віконця-індикатори станів: зелений колір означає повну працездатність модуля, а перемикання на червоний сигналізує про знос варистора після спрацювання та необхідність його гарячої заміни без демонтажу всієї бази. Пристрій ефективно гасить високовольтний імпульс за долі секунди, безпечно відокремлюючи та розряджаючи надлишковий струм на контур заземлення через виділену клему PE. Корпус виконаний із високоякісного вогнетривкого та діелектричного полікарбонату, що гарантує високу пожежну безпеку електрощита. Модель активно використовується професійними інженерами та монтажниками СЕС, а також має високий попит серед радіоаматорів для складних кастомних DIY-проєктів автоматизації силового живлення.

Характеристики

• Бренд пристрою: TOMZN (Томзн)
• Серія пристрою: TZG40-PV (ТЗГ40-ПВ)
• Тип пристрою: Модульний ПЗІП постійного струму / грозозахист сонячних батарей (Surge Protective Device DC)
• Конфігурація полюсів: 2P (двополюсне підключення для однофазних стрингів СЕС)
• Тип монтажу: На стандартну DIN-рейку 35 мм (ширина 2 модулі)
• Максимальна робоча напруга (Uc): DC 1000 В (постійний струм для фотогальваніки)
• Номінальний струм розряду (In): 20 КА (20 кілоампер)
• Максимальний струм розряду (Imax): 40 КА (40 кілоампер, висока здатність гасіння імпульсу)
• Рівень захисної напруги (Up): до 3.5–3.8 кВ (відповідно до маркування на корпусі приладу)
• Візуальна індикація станів: Механічні віконця (Зелений — норма, Червоний — картридж потребує заміни)
• Конструктивні особливості: Знімні варисторні модулі (картриджі) помаранчевого кольору для швидкої заміни
• Тип інтерфейсних роз'ємів: Потужні затискні гвинтові клемні колодки великого перерізу для силового DC кабелю та шини заземлення
• Матеріал корпусу: Вогнетривкий, діелектричний та ударостійкий полікарбонат PC (клас захисту V0)
• Призначення: Захист інверторів та сонячних панелей СЕС від грози, блискавки та імпульсних перенапруг постійного струму
