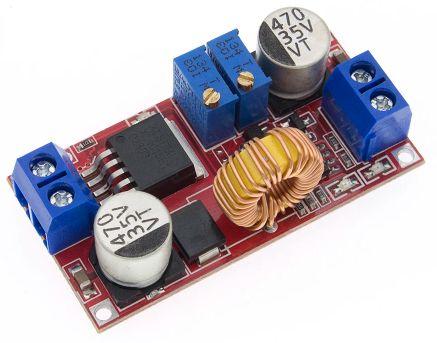

XL4015 5A DC-DC понижувальний модуль

XL4015 — це стабілізатор напруги знижувального типу, який застосовується для регулювання та стабілізації напруги живлення. Він має низку основних параметрів, що містять:

Вхідна напруга (Input Voltage): Зазвичай варіюється в діапазоні від 4 до 38 вольтів. Стабілізатор знижувальний XL4015 може працювати із широким діапазоном вхідної напруги.

Вихідна напруга (Output Voltage): Може бути налаштована для отримання постійної вихідної напруги в діапазоні від 1,25 до 36 вольтів. Це дає змогу використовувати XL4015 для різних застосунків, що вимагають різних рівнів напруги.

Максимальний вихідний струм (Output Current): Зазвичай до 5 амперів, хоча конкретне значення може залежати від конкретної конфігурації та обмежень компонентів.

ККД (Efficiency): XL4015 має високий ККД, що означає, що він ефективно перетворює енергію та мінімізує втрати в процесі стабілізації напруги.

Захист від перевантаження (Overload Protection): Цей стабілізатор має вбудований захист від перевантажень, що дає змогу йому запобігти пошкодженню від надмірних струмів або короткого замикання на виході.

XL4015 знайшов широке застосування в різних сферах, включно з:

Електроніка: Він може використовуватися в електронних пристроях і схемах для забезпечення стабільного та регульованого напруги живлення.

Автомобільна промисловість: XL4015 може використовуватися в автомобілях та інших транспортних засобах для стабілізації напруги та живлення електронних систем.

Сонячна енергетика: Він може бути увімкнений у сонячні панелі та системи для ефективного перетворення сонячної енергії на стабільну напругу.

Аудіо- та відеообладнання: XL4015 може бути використаний для забезпечення стабільного живлення в аудіо- та відеопристроях, як-от підсилювачі, плеєри та телевізори.

Електроніка світлодіодних ламп: XL4015 широко застосовується в світлодіодних лампах і освітлювальних пристроях для підтримання постійної напруги та захисту світлодіодів від раптових змін напруги.

Загалом XL4015 є універсальним стабілізатором знижувальної напруги, який застосовується в багатьох електронних пристроях, де потрібна стабільна та регульована напруга живлення.

На платі модуля є 4 виведення:

IN+:    вхідна напруга живлення 8-36 В
IN-:    «земля»
OUT+:    вихідна напруга живлення 1,25 — 32 В
OUT-:    «земля»

Також на платі є 2 світлодіоди:

Червоний індикатор:    показує роботу в режимі обмеження струму
Синій індикатор:    сигналізує про заряд акумулятора

Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення модуля становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В.

Технічні характеристики модуля:


Мікросхема    XL4015
Вхідна напруга, В    8 ... 36
Діапазон регулювання вихідної напруги, В    1,25 ... 32
Максимальний струм навантаження, А    5
Частота перемикання, КГц    180
Пульсація вихідної напруги, мВ    50
ККД, %    95
Робоча температура, °C    -40 ... 85
Розміри модуля, мм    43 х 21 х 14
