Схема LM2596 модуль живлення понижуючий
64,60 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 ₴
- В наявності
- Оптом і в роздріб
- Код: 100554
- +380 (67) 375-55-52

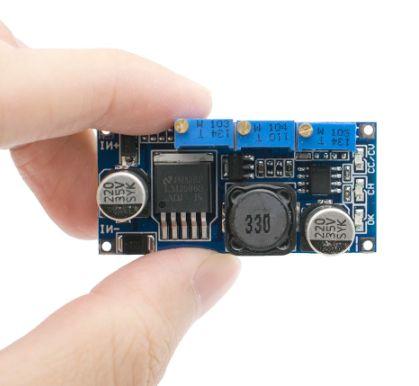

Модуль LM2596 — компактний понижуючий DC-DC перетворювач, призначений для зниження постійної вхідної напруги та отримання необхідного значення на виході. Вхідна напруга модуля становить від 3 до 35 В постійного струму, а вихідна регулюється в діапазоні від 1,5 до 30 В за допомогою настроювального резистора.
Модуль може використовуватися як регульоване джерело живлення для електронних схем, мікроконтролерів, різноманітних модулів, світлодіодів та інших пристроїв, яким потрібна стабілізована постійна напруга. Перед підключенням навантаження бажано встановити необхідну вихідну напругу за допомогою мультиметра.
Номінальний вхідний струм становить 2 А, максимальний — до 3 А. Заявлена вихідна потужність — до 10 Вт. При роботі з навантаженням, яке потребує більшої потужності, для відведення тепла рекомендується встановити додатковий радіатор на мікросхему перетворювача.
Характеристики
- Тип: понижуючий DC-DC перетворювач
- Мікросхема: LM2596
- Вхідна напруга: 3–35 В DC
- Вхідний струм номінальний: 2 А
- Вхідний струм максимальний: 3 А
- Вихідна напруга: 1,5–30 В DC
- Регулювання вихідної напруги: є
- Регулювання: настроювальний резистор
- Вихідна потужність: до 10 Вт
- Робоча температура: до 40 °C
- Максимальна температура: до 85 °C
- Габарити: 46,8 × 25,8 × 13,8 мм
- Вага: близько 14 г
- Тип перетворення: DC-DC Step-Down
| Основні атрибути | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
| Тип робочої величини | Напруга |
| Номінальний струм | 4 А |
| Номінальна потужність | 18 Вт |
| ККД, не менше | 95 % |
| Стан | Новий |
| Сонячна батарея | Ні |
| Тип модуля | Силовий |
| Матеріал | ABS |
| Тип | Модуль |
- Ціна: 64,60 ₴
