Датчик звуку KY-037
20 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 ₴
- В наявності
- Оптом і в роздріб
- Код: 102582
- +380 (67) 375-55-52

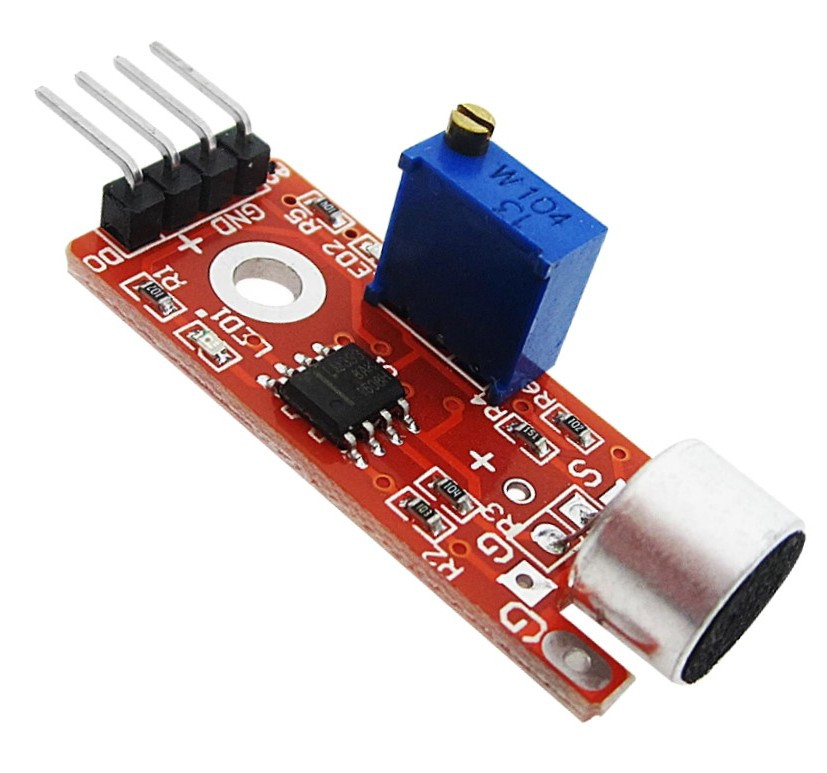

Модуль датчика звуку Sensitive microphone sensor module KY-037
Датчик спрацьовує при звуках гучністю вище встановленого порогу. Модуль датчика звуку застосовується в приладах, що містять аналогову або цифрову електроніку, у тому числі і електроніку на базі мікроконтролерів. Він може служити датчиком присутності в охоронних системах. Реагує на кроки, клацання замка і інші шуми. Також модуль KY-037 застосовується в автоматиці управління освітленням. Реагує на звук кроків, шум двигуна автомобіля керуючи при цьому роботою світильників.
Модуль KY-037 містить мікрофон. Визначення перевищення порогу гучності звуку відбувається за допомогою мікросхеми компаратора LM393YD. Налаштування порогу спрацьовування виконується потенціометром, що знаходиться на платі модуля. Якщо поріг гучності звуку перевищений, то на виході D0 з'являється високий рівень напруги. Рівень напруги на аналоговому виході А0 відповідає рівню гучності навколишніх шумів. Якщо застосовується мікроконтролер, то можлива програмна обробка коливань рівня напруги на виході А0 і порівняння з наявною базою в пам'яті МК коливань аналогового сигналу, що дозволяє розпізнавати деякі події, що відбуваються поруч з датчиком.
Підключення KY-037
Найменування контактів нанесені на плату модуля. KY-037 має 2 виходи: цифровий і аналоговий. Контакт Призначення A0 Напруга відповідає рівню гучності навколишніх шумів. G Загальний провід. + Живлення позитивний полюс. D0 Вихід логічного сигналу, що повідомляє про перевищення встановленого порогу. При перевищенні порогу на виході D0 рівень логічної одиниці, в інший час лог 0.
Характеристики KY-037
- Живлення 3,3 – 5,5 В
- Межі температури повітря при роботі 0 – 70 °C
| Основні атрибути | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
| Стан | Новий |
| Тип | Контролер |
| Тип модуля | Комунікаційний |
- Ціна: 20 ₴
