Перетворювач порту TCP232-410s RS232/RS485 в Ethernet

Опис

Двопортовий промисловий сервер послідовних інтерфейсів (Modbus-шлюз) моделі USR-TCP232-410S від лідера індустрії USR IOT — це високонадійне інженерне рішення, розроблене для двонаправленої незалежної передачі даних від пристроїв із інтерфейсами RS232 та RS485 у провідну локальну мережу Ethernet (TCP/IP). Головна перевага та відмінність цієї моделі — наявність двох роздільних апаратних портів, що дозволяє одночасно підключати два різних типи індустріального обладнання (наприклад, один пристрій по RS232 та мережу пристроїв по RS485) та транслювати дані з них через один мережевий кабель RJ45.

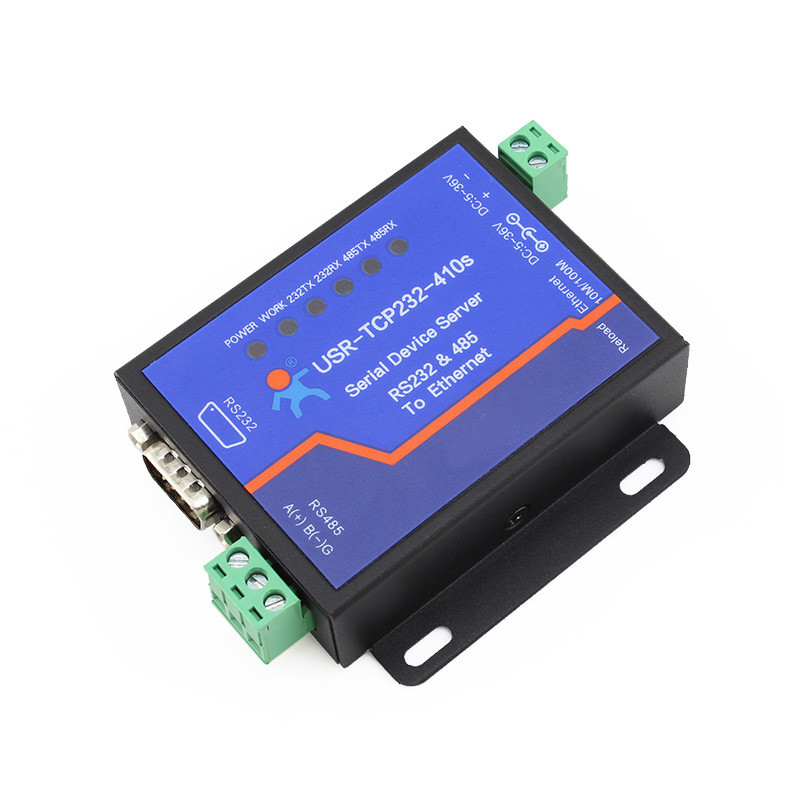

Апаратна архітектура шлюзу побудована на базі потужного 32-бітного процесора ARM (Cortex-M4), який забезпечує блискавичну обробку пакетів даних, мінімальні затримки та стабільну роботу під високим трафіком. Міцний металевий корпус оснащений інтегрованими бічними монтажними вушками для надійного настінного кріплення, монтажу на стійку або всередині шафи автоматики. Комутація здійснюється через екранований мережевий роз'єм RJ45 (Ethernet), класичний повнорозмірний порт DB9 «тато» (для RS232), дві зручні знімні гвинтові клемні колодки швидкого монтажу (для лінії RS485 та заземлення), а також круглий роз'єм DC чи клемник для подачі живлення з широким діапазоном напруги.

Перетворювач USR-TCP232-410S забезпечує повну апаратну конвертацію протоколів Modbus RTU у Modbus TCP та підтримує розширені функції захисту, включаючи гальванічну ізоляцію, захист від перенапруг, електростатичних розрядів (ESD) та вбудований сторожовий таймер (Watchdog) для автоматичного перезавантаження у разі збоїв. Модель масово затребувана в системах автоматизації промислових підприємств, диспетчеризації АСКОЕ / ЛУЗОД для дистанційного безперебійного зчитування показань з електронних лічильників, інтеграції PLC-контролерів, верстатів із ЧПУ (CNC), частотних перетворювачів, інверторів комерційних сонячних електростанцій (СЕС), метеостанцій, систем розумного будинку, а також у складних кастомних DIY-проєктах систем моніторингу.

Характеристики

• Модель пристрою: USR-TCP232-410S (УСР-ТСП232-410С)
• Виробник: USR IOT
• Тип пристрою: Промисловий двопортовий сервер послідовних інтерфейсів (Modbus Gateway)
• Кількість портів: 2 незалежних апаратних канали (1 х RS232 + 1 х RS485)
• Інтерфейсні роз'єми: RS232 (порт DB9 Male), RS485 (знімний гвинтовий клемник)
• Мережевий порт Ethernet: 1 х RJ45 (10/100 Mbps, адаптивний, екранований)
• Швидкість передачі даних: 600 bps – 230.4 Kbps (для кожного порту)
• Режими роботи мережі: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client, Virtual COM (через ПЗ)
• Конвертація протоколів: Автоматична апаратна конвертація Modbus RTU <=> Modbus TCP
• Робоча напруга живлення: DC 5.0 В ~ 36.0 В (через гвинтові клеми або круглий DC-роз'єм)
• Тип монтажу: Настінний (вбудовані бічні вушка) / на DIN-рейку (за допомогою додаткових кріплень)
• Захист системи: Вбудований апаратний Watchdog, захист від перенапруг та ESD-захист портів
• Індикація станів: LED-индикатори (Power, Work, Link, TX/RX для обох портів)
• Матеріал корпусу: Міцний метал із порошковим покриттям
• Призначення: Промислова автоматика, АСКОЕ, моніторинг інверторів СЕС, системи розумного будинку, підключення PLC, Arduino та DIY проєкти промислового класу
