Модуль керування зарядом XH-M601 Контролер заряду 12V

84,60 ₴

83,70 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 99 грн

  • В наявності
  • Оптом і в роздріб
  • Код: 103037
Модуль керування зарядом XH-M601 Контролер заряду 12V
Модуль керування зарядом XH-M601 Контролер заряду 12VВ наявності
84,60 ₴83,70 ₴
+380 (63) 254-97-01
  • +380 (99) 702-24-62
  • +380 (67) 375-55-52
+380 (63) 254-97-01
  • +380 (99) 702-24-62
  • +380 (67) 375-55-52
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Контролер заряду 12V акумуляторів XH-M601

Контролер призначений для автоматичного увімкнення/вимкнення зарядного пристрою в разі досягнення напруги на акумуляторній батареї заданих (настроюваних) значень верхнього і нижнього рівнів.

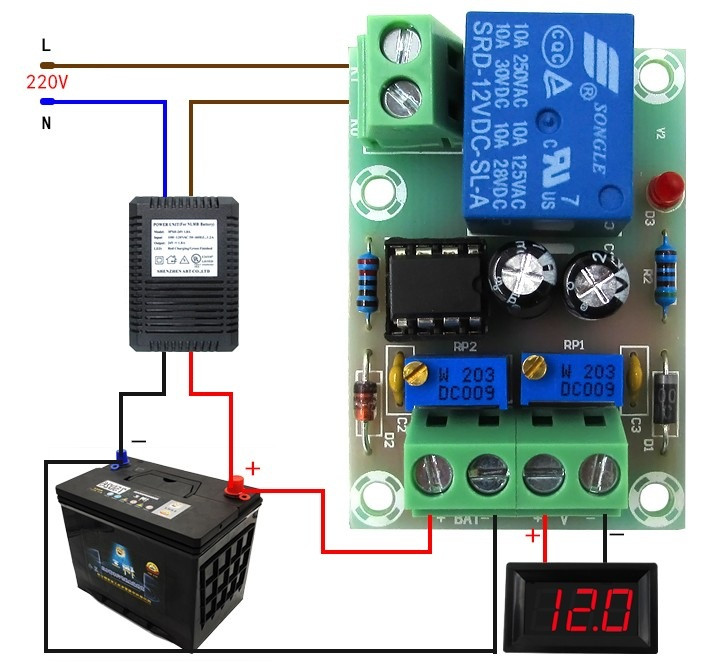

Момент увімкнення/вимкнення модуля можна визначити за індикаторним світлодіодом і характерним клацанням реле. Є можливість підключення вольтметра.

Якщо напруга акумулятора дорівнюватиме або буде нижчою за встановлене значення напруги нижнього порога - контролер увімкне зарядний пристрій. У разі досягнення на батареї напруги верхнього порога, контролер вимкне зарядний пристрій, оберігаючи акумулятор від перезарядження.

Напруга нижнього порога встановлюється резистором VR2, а верхнього - VR1. Обертання за годинниковою стрілкою збільшує напругу, проти годинникової - зменшує.



Налаштування контролера заряду XH-M601

Щоб налаштувати додаток, вам слід налаштувати джерело живлення.

  1. Вивертаємо проти годинникової стрілки у крайній позиції (до клацання) резистор RP1.
  2. Вивертаємо за годинниковою стрілкою у крайнє положення (до клацання) резистор RP2.
  3. Подаємо на роз'єми Bat +- мінімальну напругу, при якому увімкнеться реле. Світлодіод на модулі горіти не повинен.
  4. Критимо резистор RP1 за годинниковою стрілкою, до моменту загоряння світлодіоду на модулі. Таким чином можна налаштувати нижній поріг включення.
  5. Подаємо на роз' єднання Bat+- максимальне напруження, при якому модуль повинен вимкнути реле. Світлодіод на модулі повинен горіти.
  6. Вивертаємо RP2 проти годинникової стрілки, до моменту вимкнення світлодіода на модулі. Таким чином можна налаштувати верхній поріг вимикання.

Технічні характеристики XH-M601:

  • Модель: XH-M601
  • Напруга нижнього порога (включення реле): 10,5V (регулюється);
  • Напруга верхнього порога (вимкнення реле): 14,8V (регулюється);
  • Нижній поріг (заводські установки): 12,4 В
  • Верхній поріг (заводські параметри): 14,8 В
  • Струм споживання у режимі вимкненого реле: не більше 12ма;
  • Максимальний струм комутації реле (не плутати з зарядним струмом) — до 10А;
  • Похибка: 0.1 В
  • Коригування потенціометрами: RP2, RP1
  • Розміри: 50 мм x 32 мм x 18 мм (Д x Ш х В)
Характеристики
Основні
ВиробникChina
Країна виробникКитай
Кількість розмикальних контактів2 шт.
Похибка вимірювання1 %
Тип монтажуГвинтовий
СтанНове
Напруга заряджання14 В
Кількість режимів заряду1
Наявність амперметраНемає
Наявність вольтметраДа
Тип зарядного пристроюІмпульсні
Номінальна потужність60 кВт
Тип акумулятораLi-Ion
Струм заряду5
Технічні характеристики
Кількість фаз1
Максимальна напруга спрацьовування15 В
Максимальний струм5 А
Мінімальна напруга спрацьовування10 В
Номінальний струм5 А
